在线微课|“长虹卧波”系列课程之桁架桥（壹）

当我们追溯到人类诞生之时，会发现桥梁与人类是共同发展的，桥梁的历史就是人类发展的历史。科技在不断更新进步，生活中桥梁的结构也不断地发生着变化。今天就让我们来认识一种利用了三角形稳定性进行设计建造的桥——桁架桥。

什么是桁架桥？

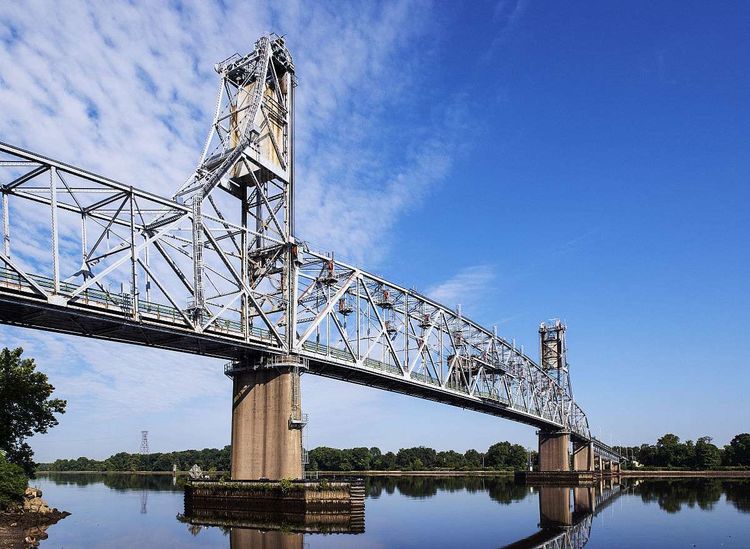

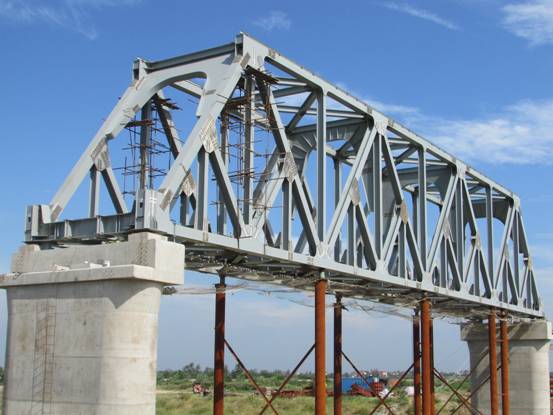

当我们坐火车经过跨江跨河的大桥之时，会看到一根根竖杆斜杆既快又近地突然闯入视线，令人精神一振——这就是火车驶入桁架桥了。

曾经有人将桁架桥作为一种桥型,这种提法在上个世纪初期的桥梁工程书籍中并不少见。实际上，桁架桥不是一种桥型,只是一种构件的组合形式。桁架由一维受力构件，即拉压杆连接构成，它的基本单元是三角形。三角形经由不同的组合叠加，形成一个稳定的结构形式,可以是桁架梁，传递弯矩和剪力；也可以是桁架拱,传递压力和弯矩。所以通常说的“桁架桥”，其实可以更准确些，说成“桁架梁桥”“桁架拱桥”“桁架梁斜拉桥”“桁架梁悬索桥”。

桁架梁

桁架拱

根据美国1976年的统计，有历史影响的桁架形式，超过30种！下面就让我们来看看桁架结构的发展过程。

图片来源网络，侵权删

参考文献：

尹德兰《桥梁》杂志 2018年 第5期 总第85期

川口卫著，王小盾陈志华译《建筑结构的奥秘》
